贴片加工的全流程解析:如何实现高效与精密的SMT生产?

发布时间:2024-11-12

浏览量:102

在现代电子制造业中,贴片加工是如何运作的?随着电子产品向小型化和高密度方向发展,表面贴装技术(SMT)成为电子制造的核心工艺,贴片加工在确保元件准确性、效率和可靠性上发挥了关键作用。本文将详细介绍贴片加工的基础知识、操作流程、应用领域和成本控制等多个方面,帮助您深入了解这一工艺在电子制造中的重要性。

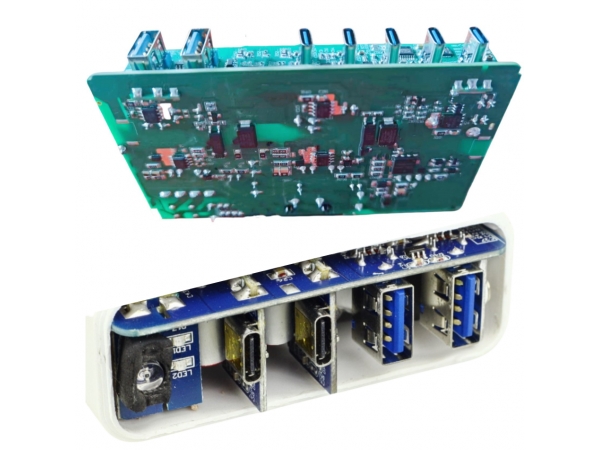

一、什么是贴片加工?——基础概念及作用

贴片加工,又称为表面贴装技术(SMT)加工,是指通过高精度的贴片设备将电子元器件(如电阻、电容、集成电路等)贴装在PCB(印刷电路板)表面。相较于传统的插装工艺,SMT加工大大缩短了生产周期,提高了元件密度,是电子制造中不可或缺的工艺。

贴片加工适用于体积较小的元器件和高密度的电路板生产,其特点包括:

高精度与高效率:适用于批量生产,并且对产品精密度要求较高。

更轻更薄的元件:能够满足现代电子产品的小型化、轻量化需求。




二、贴片加工的主要工艺流程

1. 印刷焊膏

在贴片之前,首先需要将焊膏均匀地印刷在PCB的焊盘上,焊膏起到粘合剂和导电的作用,是确保元器件准确贴装的基础。

模板制作:根据PCB板的焊盘位置制作模板,用以精准定位焊膏的印刷区域。

焊膏的选择:焊膏的流动性、粘度对后续贴片过程至关重要,通常根据产品特性选择适合的焊膏。

印刷方法:多采用刮刀式印刷机,通过机械压力使焊膏均匀覆盖焊盘。

2. 贴片

贴片是将元器件贴装在焊膏上的过程,贴片机会根据程序将元器件自动贴放在指定位置。贴片机的速度和精度直接决定了生产效率和产品的一致性。

贴片机的编程:通过事先编写的程序确定元件的具体贴装位置和方向。

贴片头的使用:贴片机的头部通过真空吸取元件,将其精确贴放在焊盘上,速度可达数万片/小时。

精确控制:通过视觉系统对元件的方向、位置进行调整,确保元件的位置准确无误。

3. 回流焊接

贴装好的PCB会送入回流焊炉中,经过加热后焊膏融化并形成焊点,实现元器件与PCB板的牢固连接。

温度曲线设定:回流焊接的温度曲线对焊接质量影响较大,一般分为预热、恒温、回流、冷却四个阶段。

焊点形成:焊膏在高温下融化,并在冷却过程中形成稳固的焊点,以保证电气性能和机械强度。

质量检测:在回流焊接后需要对焊点进行检测,确保没有出现虚焊、焊点开裂等问题。

4. 清洗

焊接完成后需要清除焊膏残留物,以防止电路短路或氧化,尤其是对高可靠性要求的产品。部分焊膏无需清洗,但对精密器件通常仍需清洁处理。

使用清洗剂:去除焊膏残留物和助焊剂残渣。

清洗方法:可以通过手动清洗或超声波清洗等方式,根据产品要求选择适当方法。

三、贴片加工的应用领域

消费电子产品

在智能手机、平板电脑等消费电子产品中,贴片加工帮助实现了更高的元件密度和产品的小型化。SMT加工使这些设备拥有轻便、紧凑的设计,同时提高了制造效率和产能。

汽车电子

汽车电子需要高可靠性和抗震性能,贴片加工的精确性和牢固性使其在车载传感器、控制系统、导航系统中得到了广泛应用。

通信设备

现代通信设备,如路由器、基站等需要大规模高密度的集成电路和元件排布,贴片加工能够高效地生产出适用于大流量数据传输的设备。

医疗设备

医疗电子设备对贴片加工的精确度和可靠性有较高要求,如心电图机、血压计等,都需要贴片工艺确保元器件的性能稳定。

四、影响贴片加工成本的因素

贴片加工的成本并非固定不变,以下是影响其加工费用的主要因素:

元器件的种类和数量

元器件的类型、型号、数量对加工成本有直接影响。高精密度元器件贴片难度较大,需高精度设备配合,成本相对较高。

设备的精度与贴片速度

高精度设备成本较高,但其高效的贴片速度会提升整体产能,降低单位产品的加工成本。选择合适的设备可以优化成本。

生产批量

批量生产时,可以通过集中编程、批量贴片降低每件产品的加工费用。而小批量加工需反复调整设备和参数,单位成本较高。

PCB板的复杂度

PCB板的层数、焊盘大小和间距都会影响贴片难度,复杂的板子需要更高的工艺要求,从而增加成本。

五、提高贴片加工效率与质量的关键

精确编程

编写程序时需精准输入每个元件的位置、方向、旋转角度等参数,以确保贴片位置的准确性,减少调试时间。

设备定期维护

贴片机、回流焊等设备的长期运行会导致精度降低,因此需定期校准和维护设备,以维持其最佳状态。

加强检测与质量控制

在生产过程中进行实时监控和检测,如通过X射线检测、光学检测等手段及时发现并修复缺陷,减少不良品的发生。

焊膏质量控制

选用优质焊膏,并定期监控其粘度和流动性,确保元件和焊盘的连接稳定,以免出现焊点不牢固或虚焊现象。
